在日常溝通中，我們經常會收到關于壓濾機選型的疑問，其中一個就是對“板框式”和“廂式”的混淆。本文將詳細介紹板框式壓濾機和廂式壓濾機的區別、設計原理、工作原理、應用領域等。
“為什么采購需求列明的是板框壓濾機，而你卻跟我說我們需要的是廂式壓濾機呢？到底哪個才是我需要的呢？”這是很多客戶在前期選型時會產生的疑問。其實，我們習慣上將壓濾機統稱為“板框”，所以有很多人把廂式壓濾機也稱為板框。狹義來說，板框式指的是一板一框形式的壓濾機。板框式壓濾機已經被應用很長時間，是廂式壓濾機的前身，也是大多數人在聽到壓濾機時直接想到的類型，所以很多人把壓濾機統稱為“板框”。雖然如今廂式壓濾機已稱為主流，板框式壓濾機仍然因其的的優勢特點而繼續在有些領域被使用。
板框壓濾機原理:板框壓濾機的濾板是由濾板和濾框組成。濾板架在機架上，通過油缸推動壓緊濾板，從而形成濾室。濾餅在濾室中形成。歷有木頭和鑄鐵材質的濾板，如今，常見的材質是聚丙烯濾板。
板框式壓濾機的工作原理:污泥通過污泥泵打入角上的進料孔流入每個濾室，固體顆粒積聚在濾布表面，濾液透過濾布流入濾板上的出液孔，濾液通過出液管流出。一段時間以后，濾框充滿了固體污泥，此時我們關閉壓濾機進料泵。此時，每個濾框內都應該有濾餅形成，壓濾過程完成。之后進入卸泥過程，通常會將濾餅卸到儲泥斗中。
板框式壓濾機的優勢:
板框式壓濾機的主要優勢在于一方面濾布安裝方便，另一方面可以用濾紙，紙板等過濾介質，實現澄清過濾。在使用濾紙的過程中可以同時使用濾布以起到支撐作用。濾布可以重復使用，濾紙需要每個循環換。板框式目前主要適合于低于1的精濾。
板框式壓濾機的劣勢:
一個劣勢是易造成濾框間的壓力不平衡，從而導致濾板破損。主要原因是由于物料通過較小的進料孔進料，容易造成堵塞，從而導致一個濾室已滿而相鄰的濾室任然是空的。一個劣勢是易滲漏。因為一般壓緊力比較小，所以有可能會滲漏。所以通常這個類型的壓濾機會放在架高的平臺或水泥基礎上，方便收集漏液或者采用集液盤。
廂式壓濾機的濾板可以理解為是板框式的板和框的結合體，每塊廂式板的兩面都有下凹，壓濾機壓緊后相鄰的下凹部分形成一個濾室，物料在濾室中累積，形成濾餅。
廂式壓濾機的設計:
廂式壓濾機的機架和板框式壓濾機的機架式類似的，濾板架在機架的橫梁上，通過油缸推動壓緊濾板。廂式濾板通常也是用聚材質。廂式濾板可以做嵌入式或非嵌入式的。嵌入式的濾板有的密封性可以防止漏液，但是換濾布比較麻煩。非嵌入式的濾布可以通過四周涂膠來減少漏液。
廂式壓濾機的工作原理:
污泥通過進料泵打入壓濾機中，固體均勻地在每個濾室中沉淀累積。固體先在濾布表面累積。一開始，會有細小的顆粒透過濾布逃出，所以初的濾液會有些許渾濁，待濾布表面泥層逐漸形成，濾液會清澈起來。泥層逐漸變厚，形成泥餅。濾餅也會起到過濾作用，濾液越濾越清。濾液通常從濾板上的出液孔流出，出液方式分為明流和暗流。明流即是濾液從濾板兩側水嘴流出，暗流是從止推板處的出液孔流出。明流的優點在于方便觀察濾液情況，暗流優點是相對密閉。
隨著壓濾機內的壓力上升，固體在濾室內逐漸累積直到濾室完全充滿泥餅。一旦濾室充滿，一個壓濾循環就完成了，接下來就要準備卸泥。卸泥時將壓濾機松開，逐片拉開濾板，當濾板拉開后，泥餅會從濾室中掉出來到接渣車/泥斗/傳送帶上。卸泥時要注意將可能卡在濾布上的泥用泥鏟清理干凈，以免下一個循環壓緊濾板時，由于密封面間有異物而密封不全導致噴漿。
廂式壓濾機的優勢:
廂式壓濾機的一個主要優勢之一就是廂式板中間有一個較大的進料孔，而不是板框濾板那樣在角上有一個小小的進料孔。較大的進料孔使得進料可以快均勻，不容易堵塞而引起濾室間不平衡的壓力。這對于進料量大或壓力高的應用來說重要。另一個優勢是可以高的進料壓力。因為濾板的密封面緊密貼合，所以在高壓力下也不會變形。另外，廂式壓濾機卸泥也為方便。當壓濾機松開時，濾餅通常會自己掉下來，或是借助泥鏟可以很的刮下來。板框式在卸泥時就不那么簡單了，因為泥餅是在一個邊框很窄的濾框內，需要多人工才能卸下。
廂式壓濾機的劣勢:
然廂式壓濾機于板框式有很多優點，其劣勢也是存在的。比如更換濾布較為麻煩。板框式壓濾機換濾布要將濾布掛上去就可以了，而廂式壓濾機則需要將濾布從中間孔穿過去，并固定。

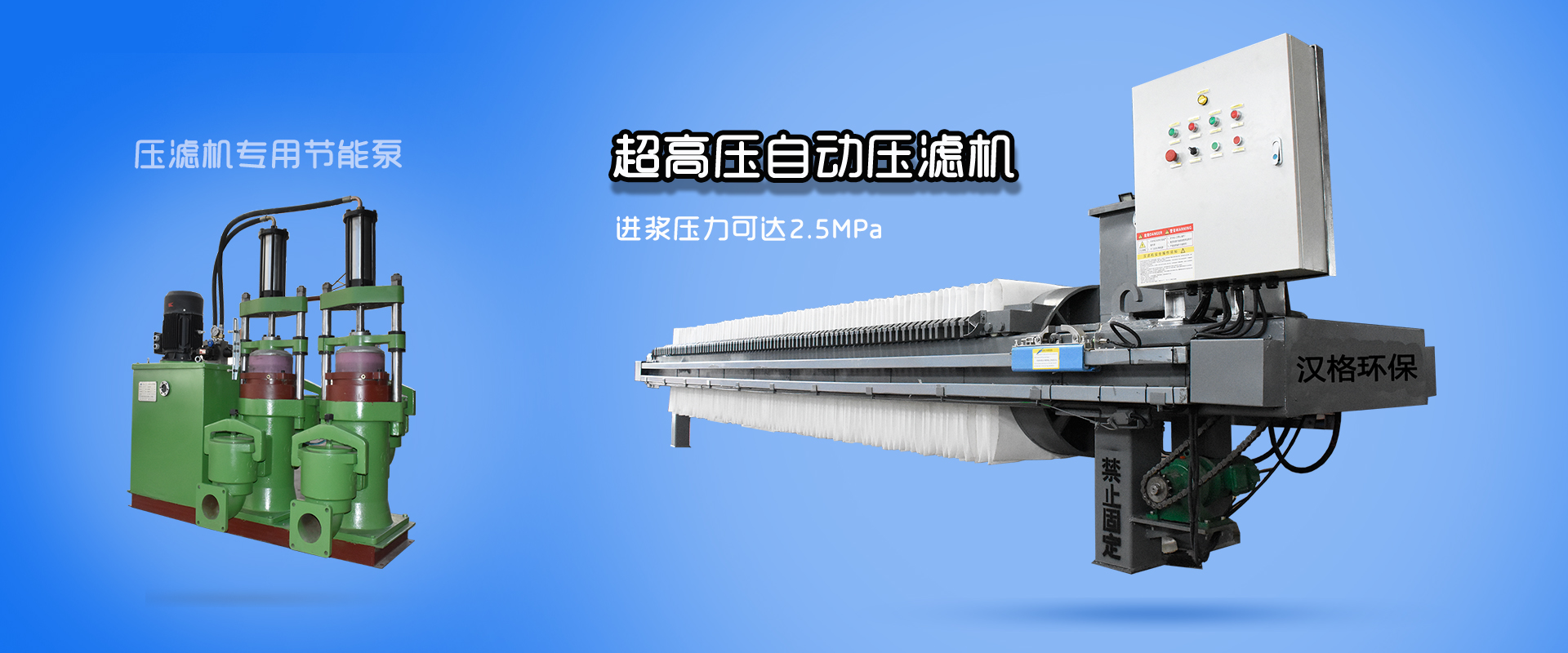

華星佳洋壓濾機和壓濾機專用泵產品

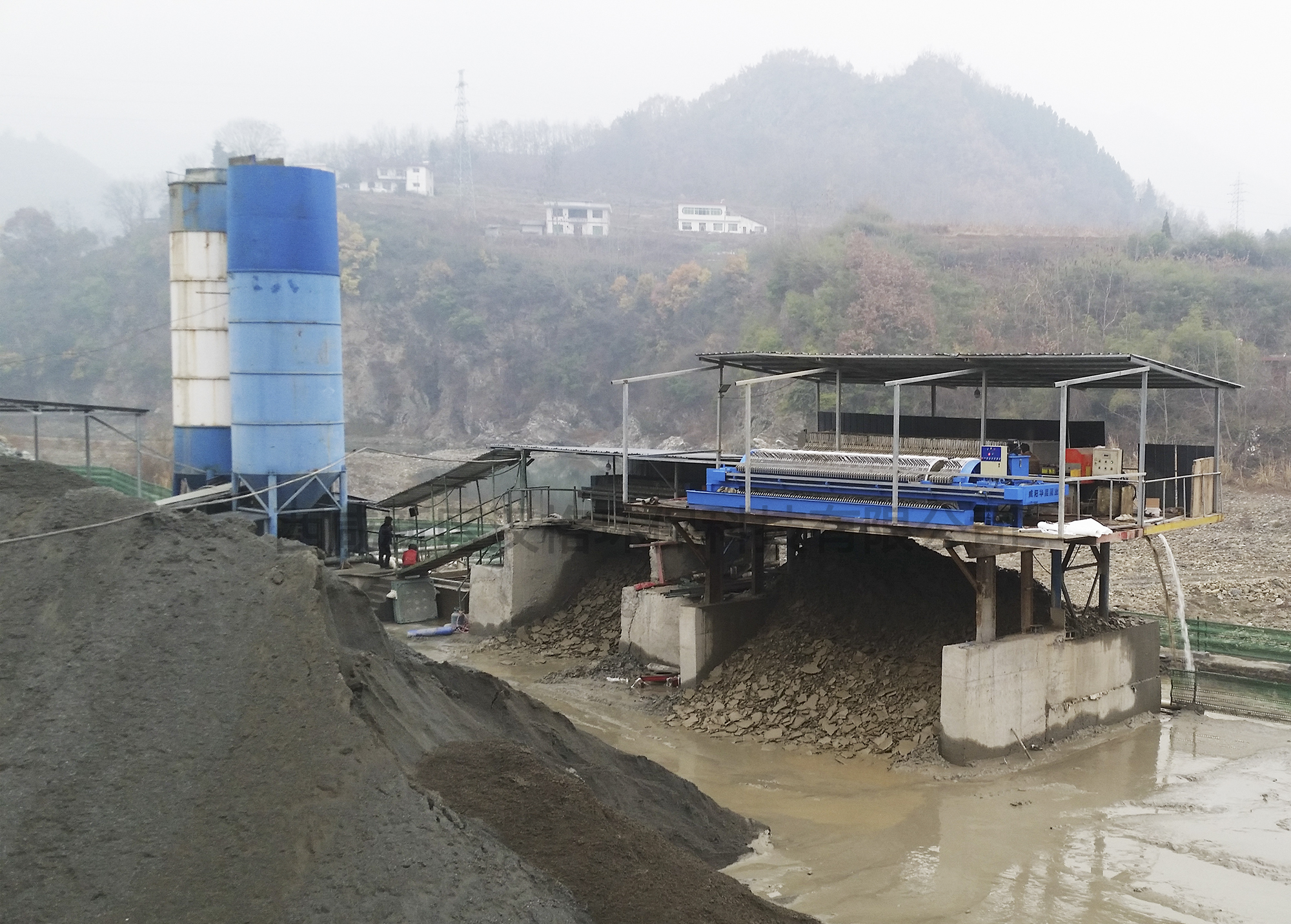

洗沙現場

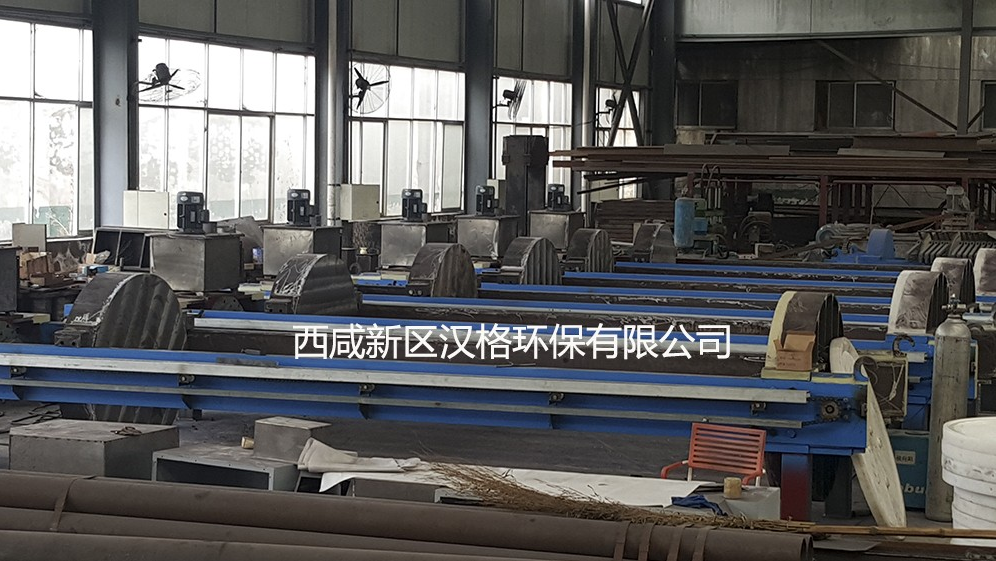

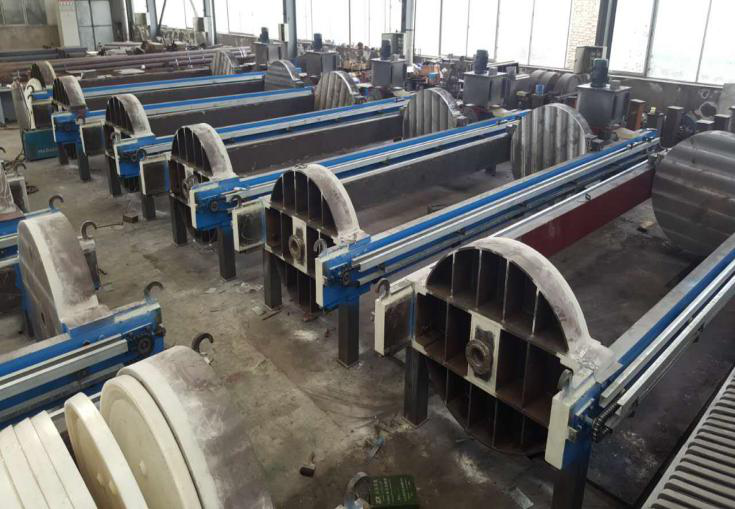

壓濾機生產廠家

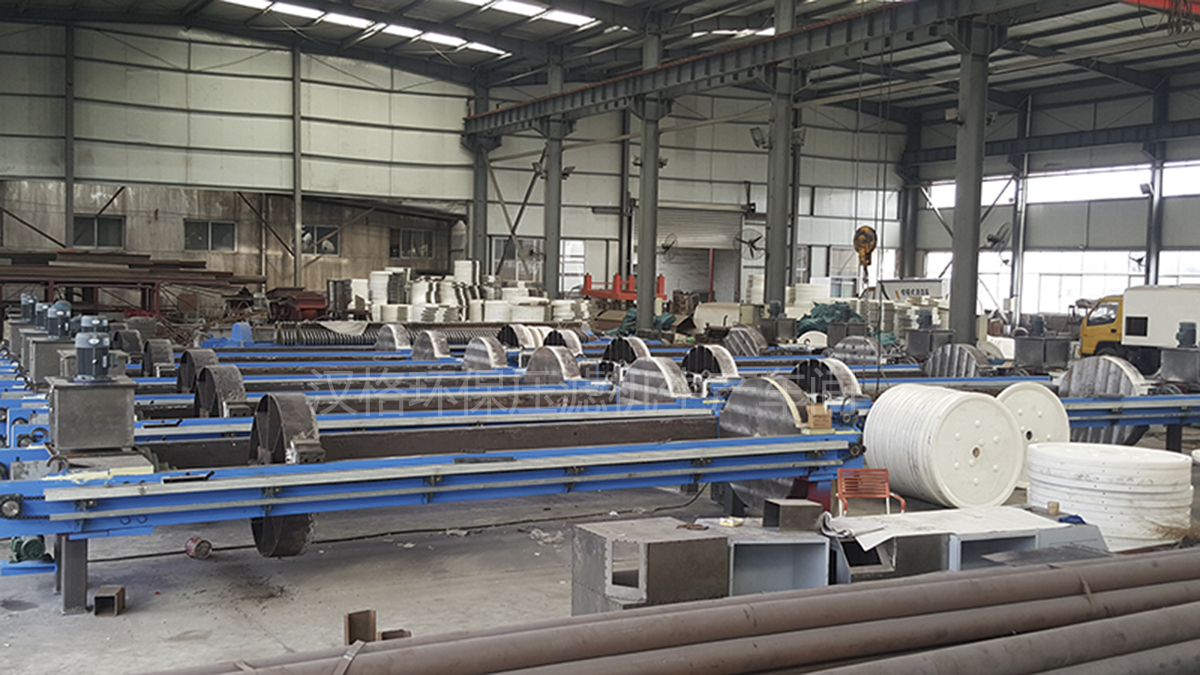

壓濾機生產廠家

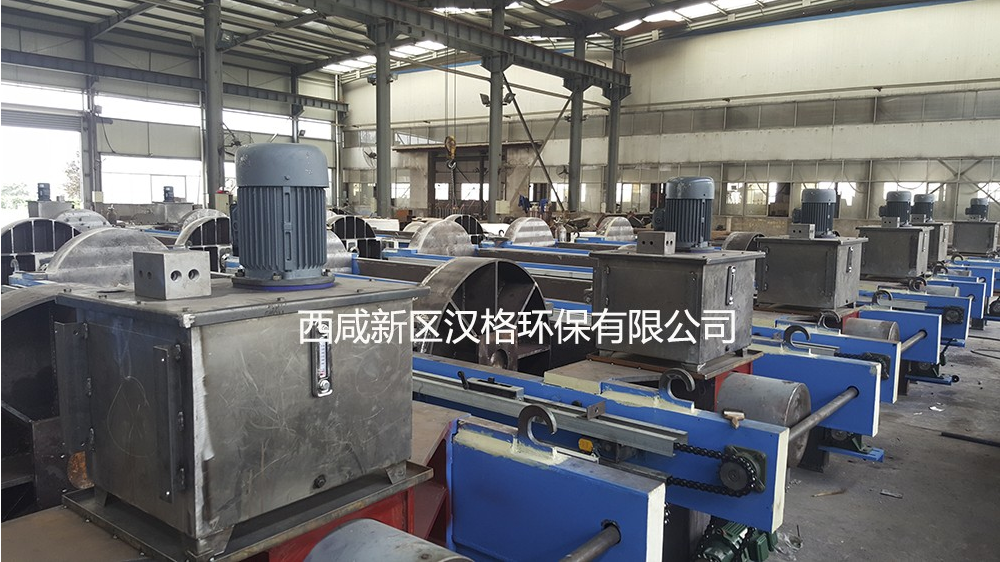

壓濾機生產廠家
壓濾機生產廠家

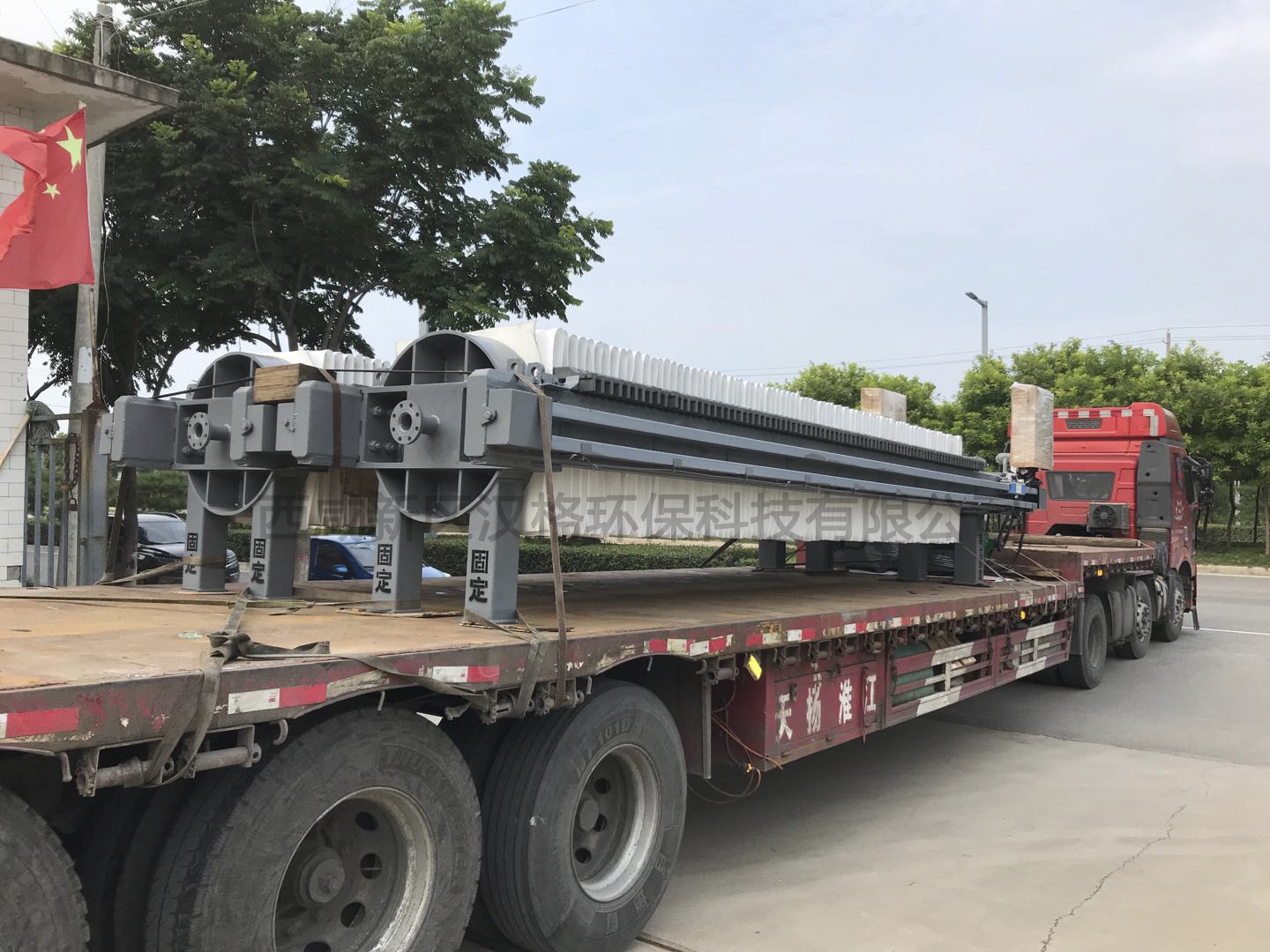

發貨圖片

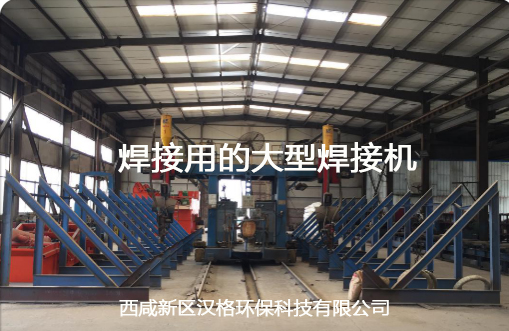

焊接用的大型焊接機

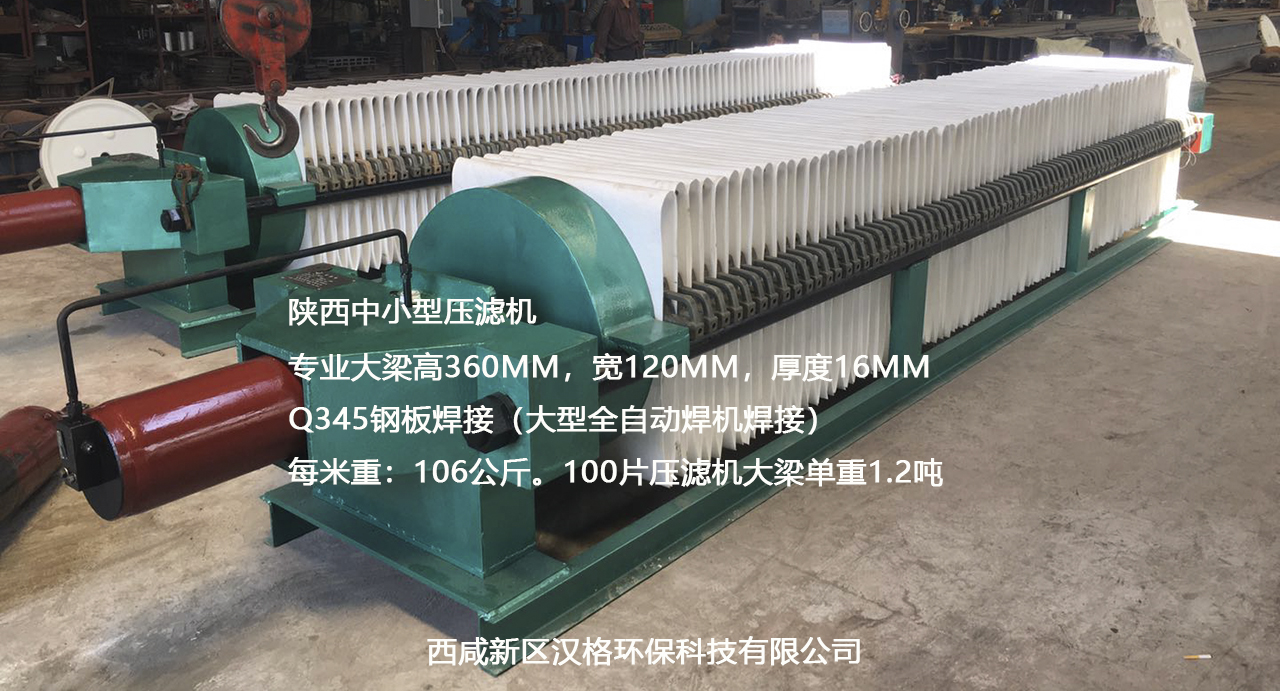

陜西壓濾機

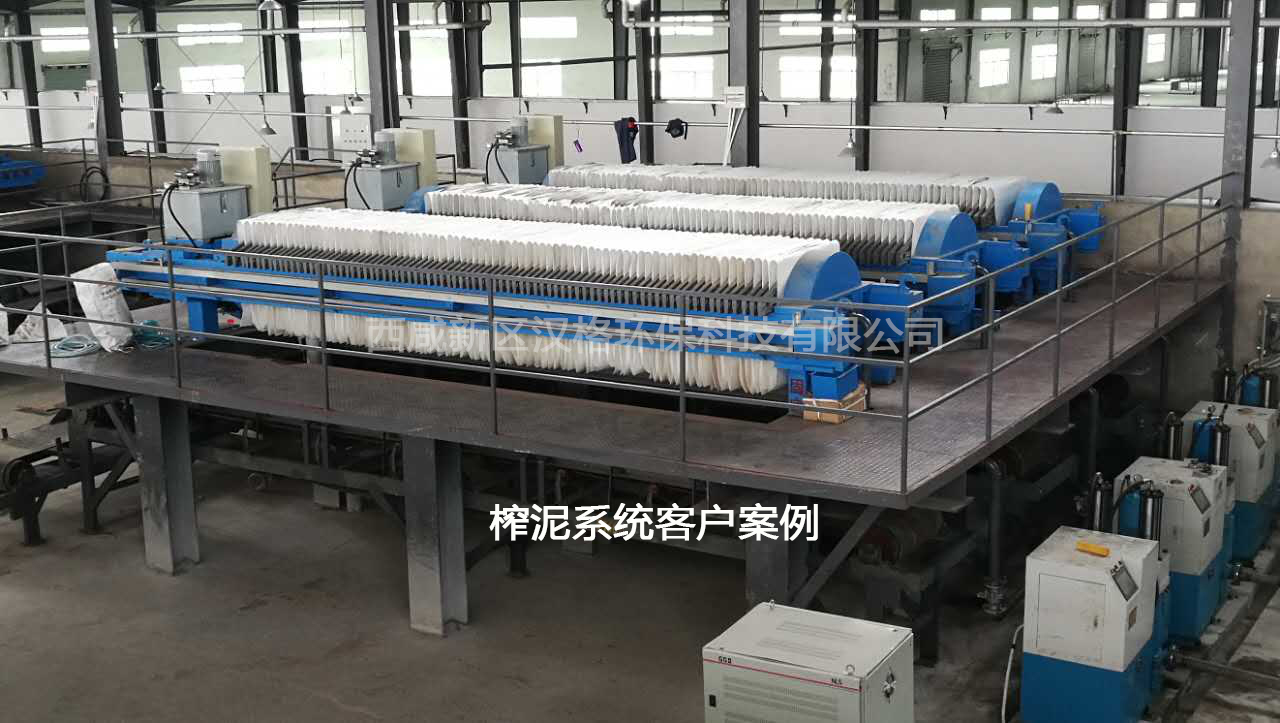

客戶案例
陜西壓濾機

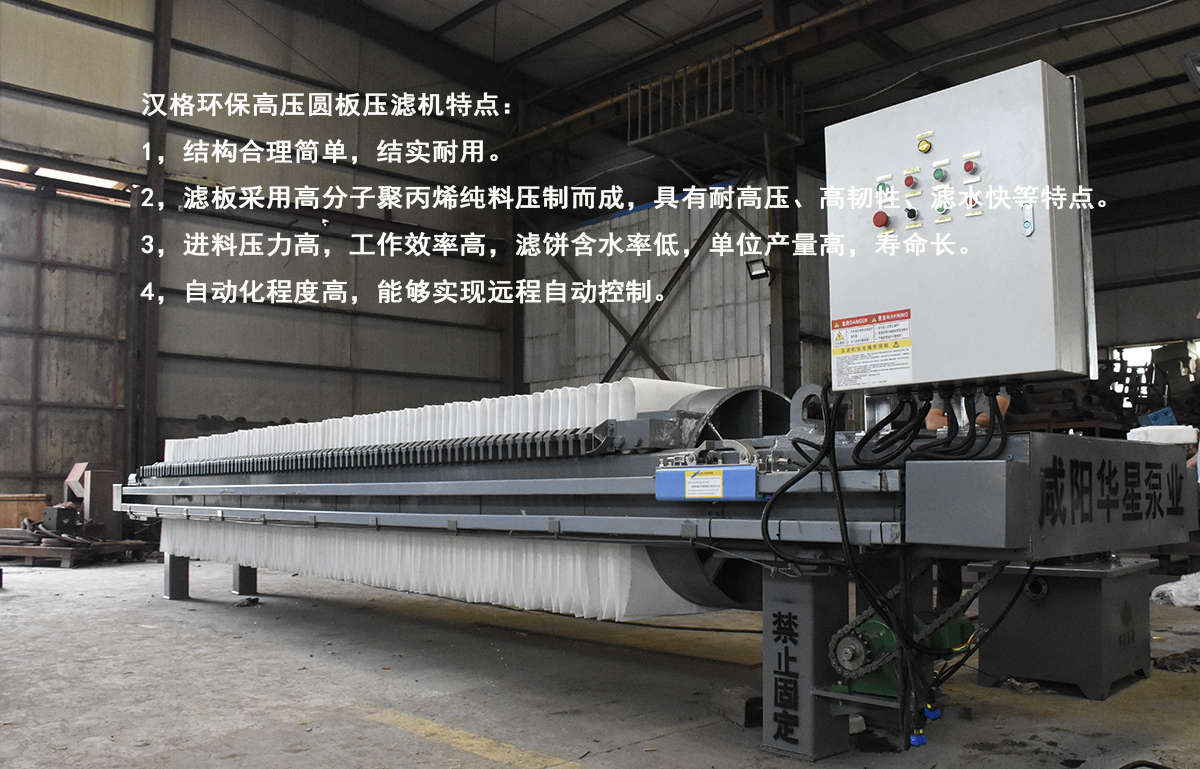

我公司壓濾機特點：
1，結構合理簡單，結實耐用。
2，濾板采用高分子聚丙烯純料壓制而成，具有耐高壓、高韌性、濾水快等特點。
3，進料壓力高，工作效率高，濾餅含水率低，單位產量高，壽命長。
4，自動化程度高，可自行編制控制器程序，能夠?qū)崿F(xiàn)遠程自動控制。
優勢:
普通廂式壓濾機進料壓力只能在0.6-0.8MPa.超出這個壓力濾板就會承受不了，但是高壓圓板壓濾機進料壓力可以增加一倍，就是說可以達到1.6MPa 后對過濾板也沒有影響，根據客戶要求還可以做到能承受更大壓力，對含水率要求比較低的物料可以好的。
堅固耐用，過濾壓力高，處理速度快，快的話20分鐘榨一次泥。可裝置自動拉板小車卸泥，自動翻板。
