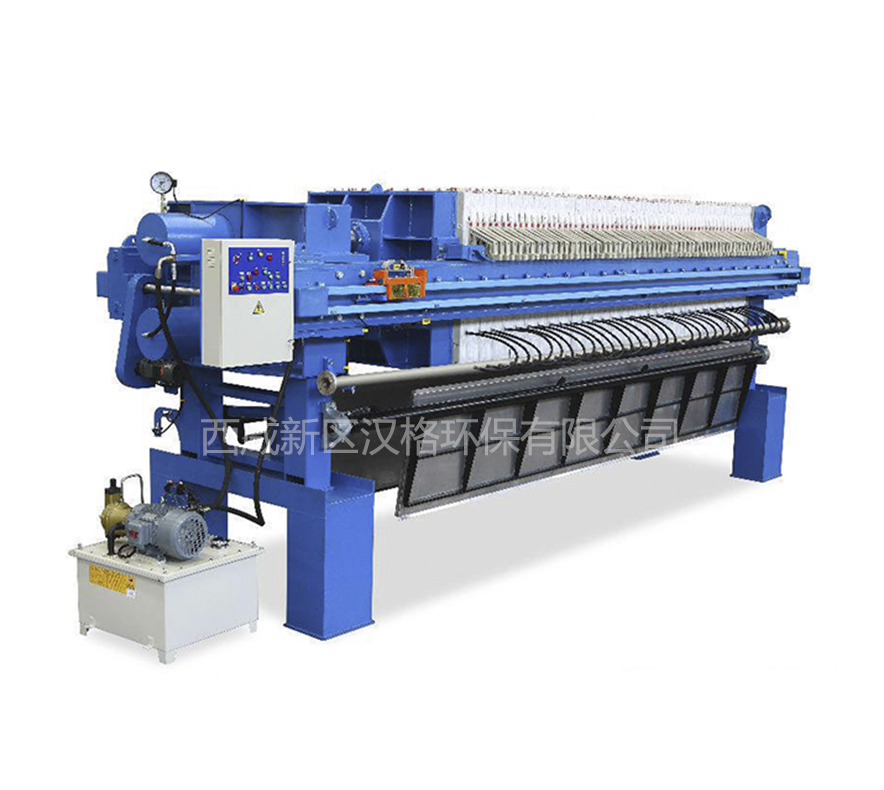

隔膜壓濾機在壓濾機的類型中可以說是應用的較為廣泛的一種類型，主要是由濾板移動機構、機架、壓緊部分、液壓系統、過濾部分、電控系統后是卸料機構組合而成，每個部分、系統都是由若干個零部件構成，每個部件都有其非常重要的功能和作用，可以說是缺一不可。
我們可以通過隔膜壓濾機機械剖析了解到，其設備的過濾部分主要由壓濾機的過濾濾板組件和壓榨濾板組件組合而成，在濾板上安裝有濾布，我們知道濾布是壓濾機中的重要的東西，這樣可以形成一個濾室，而對于濾板移動機構而言其組成也主要包含了驅動鏈條以及液壓馬達，而壓緊的部分則主要是由滑塊、活動油缸座組成，而液壓系統包括液壓控制元件、高位油箱、液壓執行元件、油泵等;電控系統由液壓站油泵電機、電磁閥及料漿壓縮空氣管路電控閥門、電控柜、壓濾機機械動作行程開關組成，對于卸料機構較為特殊，主要是由固定在濾板上的擺桿以及兩個振動油缸組合而成。隔膜壓濾機在這樣的系統及部件組合后才可以實現壓濾的功能提供壓榨物料的動力。
