陜西板框式明流壓濾機。板框壓濾機的排水可分為明流和暗流兩種形式。濾液通過板框兩側的出水孔直接排出機外的為明流式，明流的好處在于可以觀測每一塊濾板的出液情況，通過排出濾液的透明度直接發現問題；若濾液通過板框和后頂板的暗流孔排出的形式稱為暗流。
壓濾機根據是否需要洗滌濾餅又分為可洗式和不可洗式兩種結構，具有可對濾餅進行洗滌結構的稱為可洗式，反之則為不可洗式。
明流不可洗式，濾板上只有一個進料通道，料液從該通道輸入，進入各濾室，濾液從各濾板上的閥排出，適用于濾餅不需要洗滌的過濾。
明流可洗式，濾板上有進料和兩個洗液通道。過濾時，料液經進料通道輸入，進入各濾室，濾液也從各濾板上的閥排出；洗滌時，洗液通道供洗液、蒸汽或壓縮空氣輸入，洗液經有孔濾板（洗液入口）透過濾餅從無孔濾板（洗液出口）的閥排出（有孔濾板的閥關閉）。適用于濾餅需要洗滌或干燥的過濾。
暗流不可洗式，濾板上有進料和濾液二個通道，料液經進料通道輸入，進入各濾室，濾液經濾液通道匯集后從止推板濾液口排出。適用于有毒或有大量蒸氣的高溫料液，濾餅不需要洗滌或干燥的過濾。
暗流可洗式，濾板上有進料、濾液、洗液進、洗液出四個通道。過濾時，料液經進料通道輸入，進入各濾室，濾液經濾液和洗液通道從止推板濾液口排出；洗滌時，洗液通道供洗液、蒸汽或壓縮空氣輸入，洗液經有孔濾板（洗液入口）透過濾餅到無孔濾板（洗液出口）經洗液出通道匯集后從止推板洗液出口排出。適用于有毒或有大量蒸汽的高溫料液，濾餅需要洗滌或干燥的過濾。

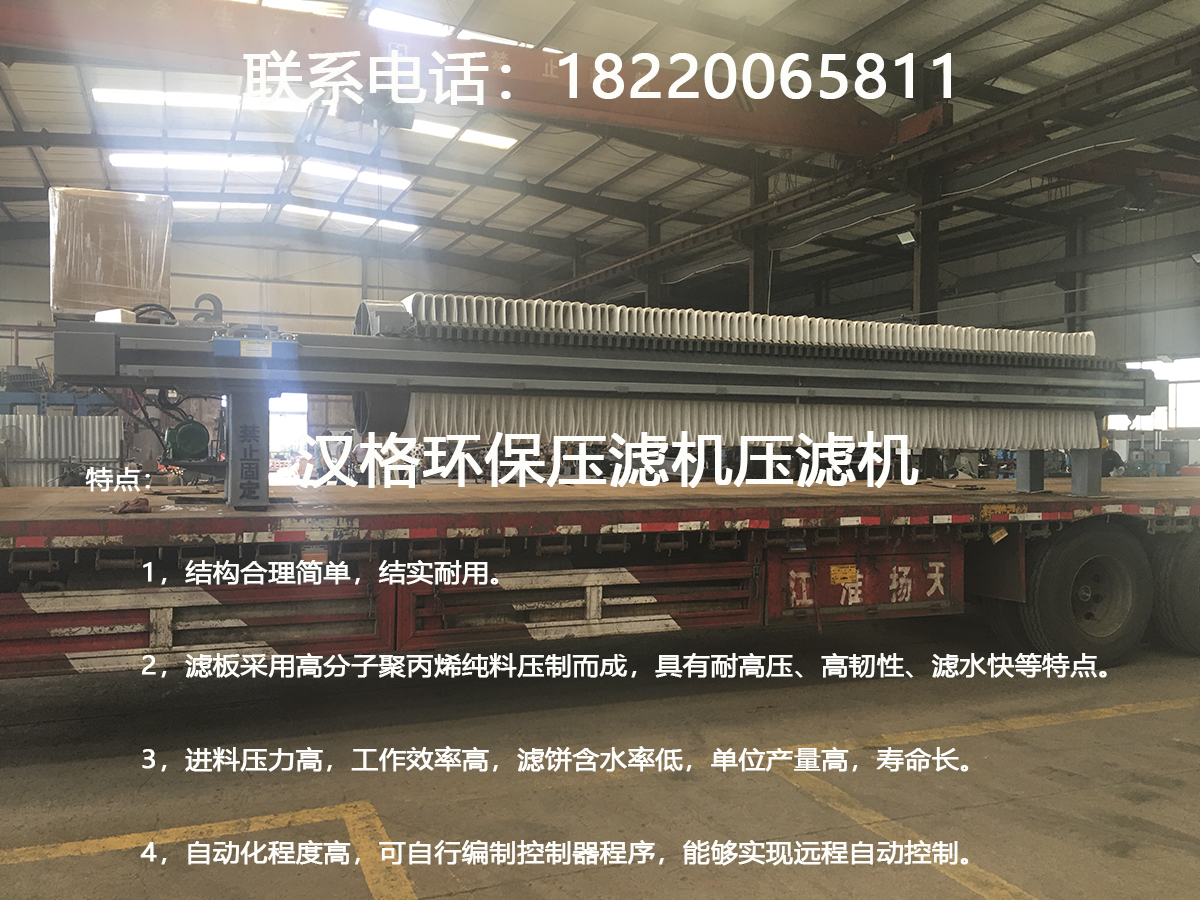

陜西板框式明流壓濾機
